文章导读
本文通过结合高分辨率数字图像相关技术与电子背散射衍射技术，对时效态Mg-5Sn合金在纳米尺度下沉淀相与滑移/孪晶的交互作用进行了定量研究。研究团队开发并应用了自动化的应变分配分析框架AutoGrainDAM，对约1200万个实验测量的应变数据点进行了统计分析，系统揭示了沉淀相形态参数（长轴长度和长径比）对局部应变分配行为的调控机制。研究发现，具有较大长轴长度（>500 nm）和较高长径比（1.9-2.8）的沉淀相在与滑移带交互时，可导致56-87%的应变降低；在与孪晶交互时，则可导致80-92%的应变降低。相比之下，较小尺寸和较低长径比的沉淀相仅引起约20%的滑移带应变降低和30-38%的孪晶应变降低。此外，位于晶界的粗大沉淀相可导致高达95%的应变降低。该研究首次从定量应变分配的角度，为理解沉淀强化镁合金中沉淀相形态对变形局部化的影响提供了直接的实验证据。
创新点
本文创新性地将HRDIC与EBSD多模态分析相结合，通过对千万级应变数据点的量化统计，从实验上直接建立了沉淀相形态（长轴长度与长径比）与滑移/孪晶应变分配程度的定量关系。
文章封面
部分内容

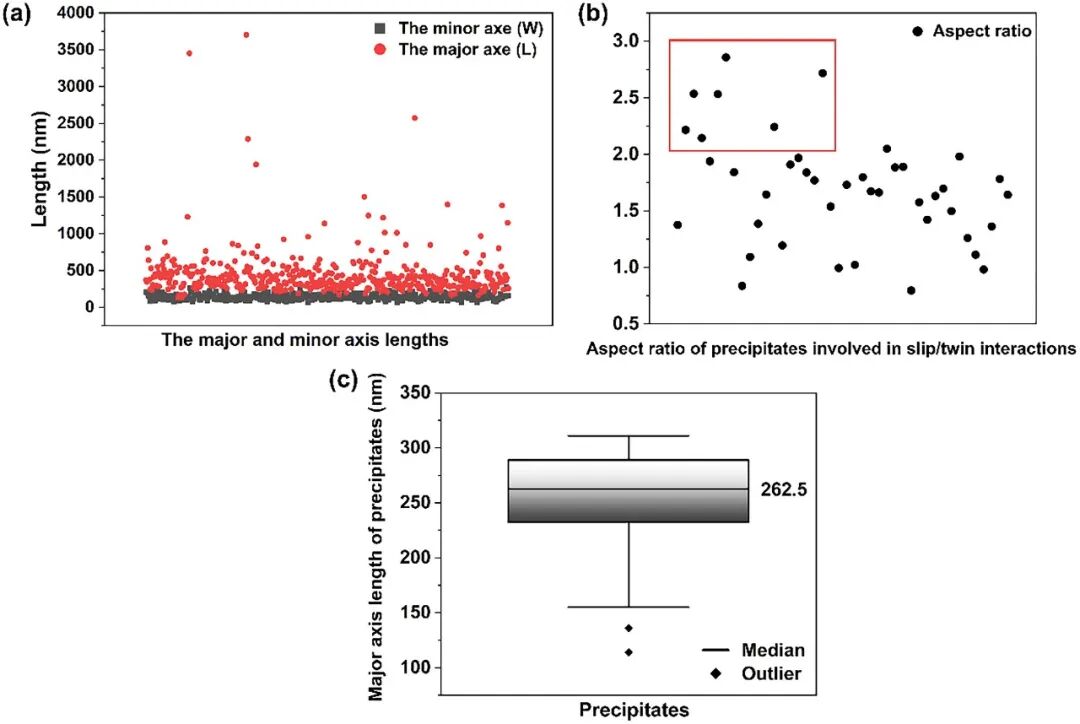

图1：展示了时效处理后Mg-5Sn合金中晶内Mg2Sn沉淀相的形态参数统计结果。图中显示，沉淀相的短轴长度分布较窄，主要集中在150 nm左右；而长轴长度分布范围很宽，表现出显著的尺寸差异性。通过对参与滑移/孪晶交互作用的300个沉淀相进行统计分析，发现其长轴中值尺寸超过262 nm，最小异常值也大于100 nm，确保了39 nm分辨率的HRDIC技术能够对这些沉淀相进行可靠表征。同时，图1b表明参与变形交互的沉淀相具有不同的长径比，这为后续研究形态对应变分布的影响奠定了基础。

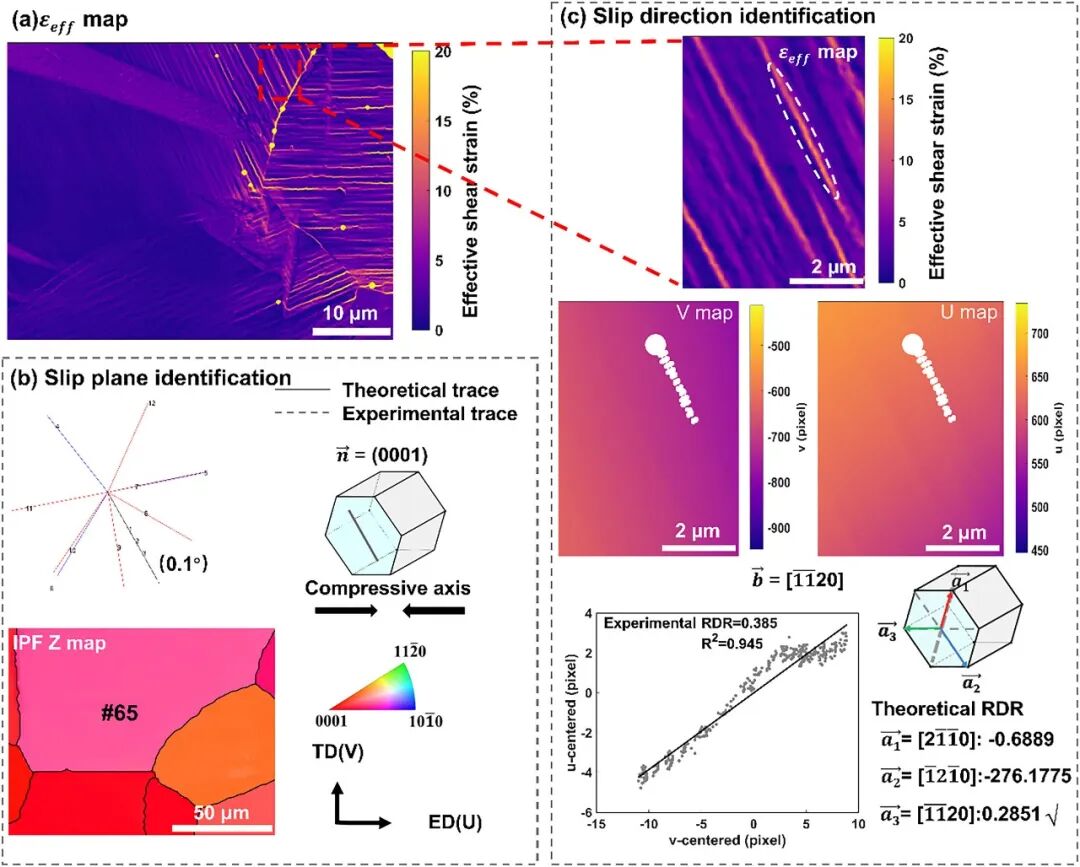

图2：以65号晶粒为例，详细阐述了结合滑移迹线分析与相对位移比方法识别激活滑移系的技术流程。首先，通过对比实际滑移迹线方向与EBSD测得的晶体学理论迹线方向（图2a, b），确定可能的滑移面。结果显示三个基面滑移系统均为潜在候选。随后，利用RDR技术，通过线性回归计算实验位移比（u/v = 0.385），并与各候选滑移方向的理论RDR值进行比对，成功地将激活的滑移系统确定为基面<a3>滑移（理论RDR = 0.2851），从而克服了单一滑移迹线分析无法区分不同伯格斯矢量的局限性。

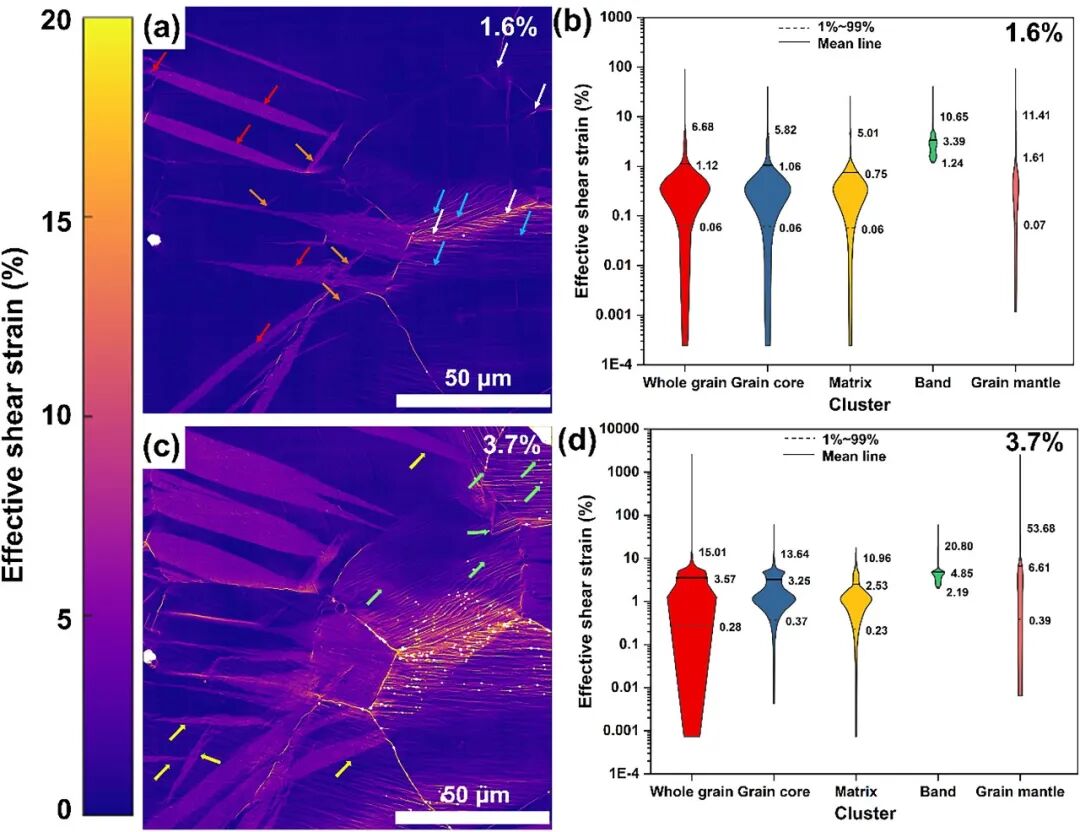

图3：展示了在不同压缩应变水平下（1.6%和3.7%）晶粒尺度应变分配的定量结果。图中显示了所有晶粒在不同应变水平下，其有效应变被AutoGrainDAM框架自动分割成不同簇（Cluster 1至Cluster 4）的统计分布情况。通过对比平均应变线和各簇的应变范围，可以清晰地观察到随着宏观应变的增加，晶粒内部应变的异质性增强，不同簇之间的应变差异也更加显著，为后续分析沉淀相引起的局部应变分配提供了统计基础。

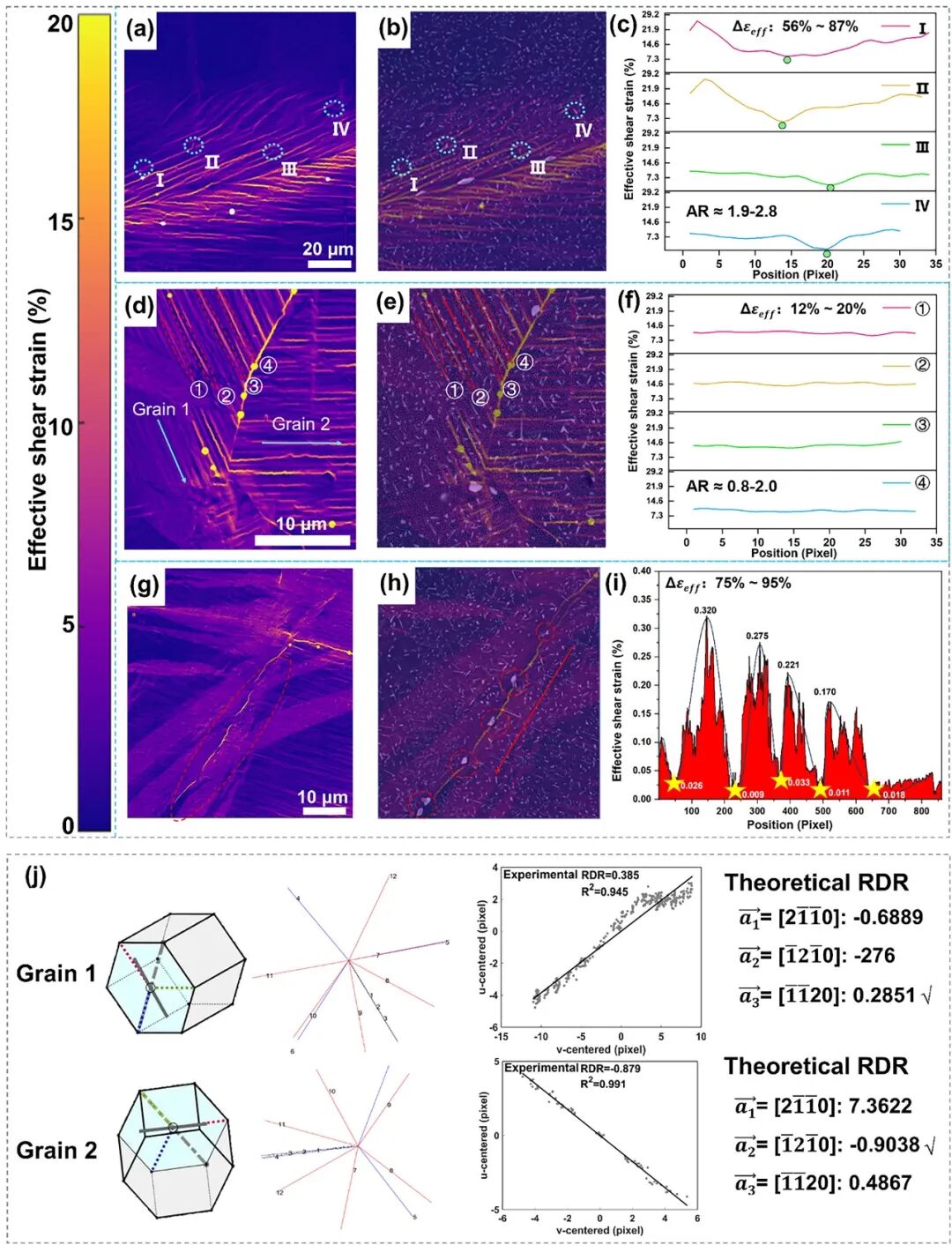

图4：重点分析了沉淀相与滑移带交互作用时的应变分布特征。图中对比了两类沉淀相的影响：一类是长轴>500 nm且长径比较高（1.9-2.8）的沉淀相（蓝色虚线圆），其与滑移带交互区域（图4a, b）的应变剖面（图4c）显示出56-87%的显著应变降低；另一类是长轴≤500 nm且长径比较低（0.8-2.0）的沉淀相（红色虚线圆），其引起的应变降低仅为约20%（图4d-f）。此外，位于晶界处的沉淀相（图4g, h）可导致高达95%的应变降低（图4i），充分证明了沉淀相形态和位置对滑移带应变分配的调控作用。

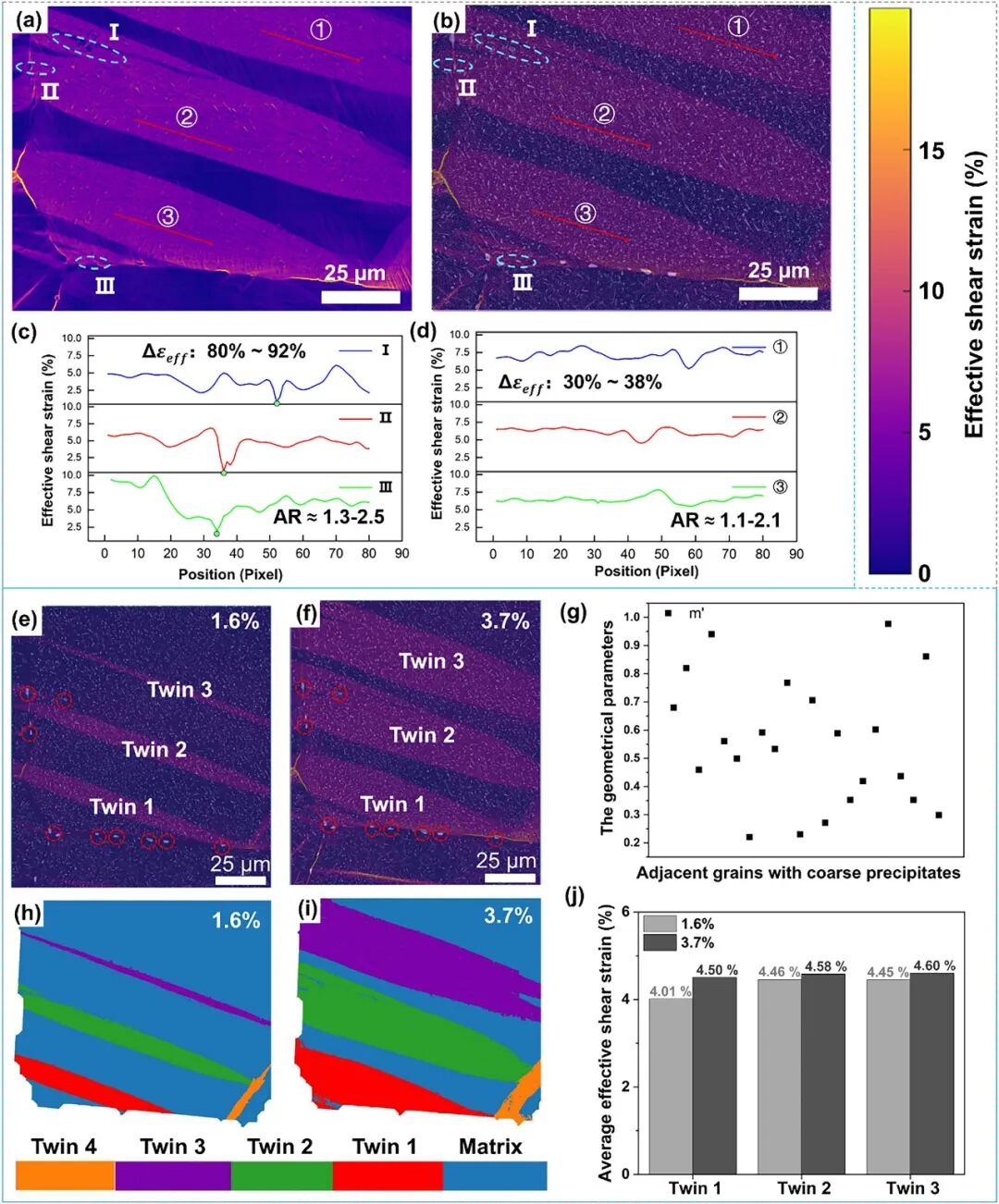

图5：展示了沉淀相与孪晶交互作用过程中的应变分布演变。图中显示，粗大的晶内和晶界沉淀相（红色虚线圆）不仅阻碍了孪晶的生长，还诱发了孪晶分支现象（图5e, f）。通过分析相邻晶粒的几何兼容性参数m'（图5g），发现其分布随机，表明沉淀相主要通过破坏变形传递的几何连续性来阻碍孪晶传播。利用AutoGrainDAM对孪晶应变场进行分割（图5h, i）并计算平均有效应变（图5j）发现，孪晶内部应变随宏观应变略有增加，但分布相对均匀（约4.0-4.6%），无明显应变累积。与滑移带类似，较大尺寸和较高长径比的沉淀相（>500 nm, AR 1.3-2.5）与孪晶交互时，可导致80-92%的应变降低，而较小尺寸和较低长径比（≤500 nm, AR 1.1-2.2）的沉淀相则仅导致30-38%的应变降低。
文章总结
本文研究通过对Mg-5Sn合金中约1200万个应变数据点的量化分析，首次从实验上证明了沉淀相形态（长轴长度和长径比）是调控镁合金中滑移和孪晶应变分配的关键因素。具有较大长轴长度（>500 nm）和较高长径比的沉淀相能更有效地阻碍滑移和孪晶的传播，导致其周围变形区域发生高达56-92%的显著应变降低，而较小尺寸和较低长径比的沉淀相引起的应变降低则相对有限。孪晶内部的平均应变随宏观应变增加而略有增加，但分布相对均匀。这些发现为理解沉淀强化镁合金的微观变形机制提供了关键的定量实验依据。
