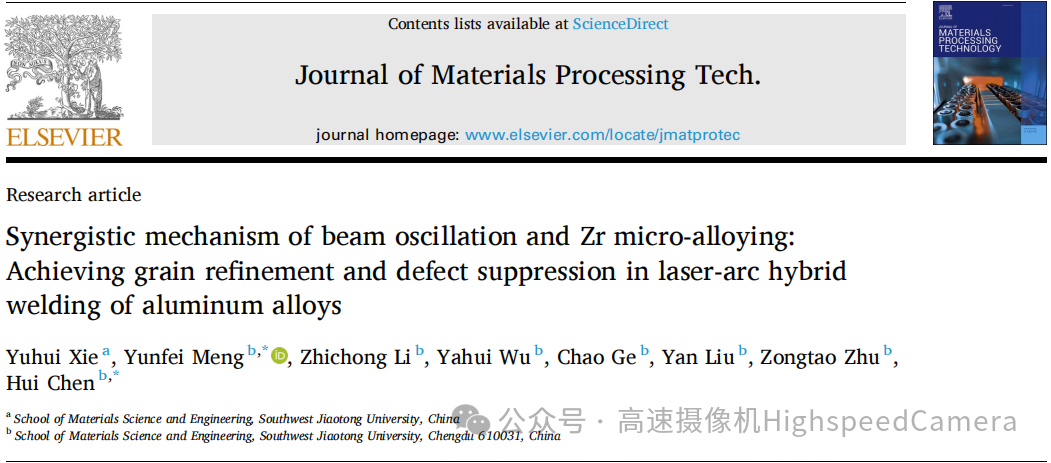

摘要介绍

焊接气孔和接头软化是厚板铝合金激光-电弧复合焊接面临的重大挑战。虽然工艺优化和微合金化是已知的独立解决方法，但在激光-电弧复合焊接的非平衡、流动密集条件下，它们的协同耦合机制仍未得到充分研究。该研究通过揭示高频激光光束振荡如何与锆微合金化相互作用以控制晶粒细化和缺陷抑制，从根本上推动了该领域的发展。在对15毫米厚的6082-T6合金进行三层激光-电弧复合焊接时，结合使用激光振荡和锆微合金化将气孔率从8.5%降低至接近零，并使焊缝晶粒尺寸细化率达86.6%（盖面层）、93.4%（填充层）和68.6%（根部层）。这导致极限抗拉强度提高30.9%（至237 MPa），延伸率提高170%，并且断裂位置一致性地转移到热影响区。从机理上讲，该研究揭示振荡诱导的流场促进了D0₂₃-Al₃Zr相和亚微米锆粒子团簇的形成和分布。TEM分析和“边对边”模型的联合应用表明，亚微米锆因与α-Al基体更强的晶体学取向关系，比D0₂₃-Al₃Zr具有更优的晶粒细化效能。因此，该研究建立了一个工艺-冶金协同框架，证明可控的熔池动力学可以主动激活和利用微合金化元素来调控非平衡凝固结构，这一原理适用于所研究的特定合金体系之外。

研究背景

交通运输和航空航天系统对能源效率日益增长的需求，加强了对轻质结构材料的追求。铝合金因其低密度、优异的耐腐蚀性和良好的成形性，被广泛应用于减重关键领域。然而，在铝合金中获得高质量的焊接接头仍然是一个持续的挑战，这主要归因于气孔、凝固裂纹和热影响区软化的形成。传统的熔焊工艺，如MIG和TIG，提供了稳定性和优异的间隙桥接能力。然而，其特有的宽电弧热源导致热输入分布广泛，通常会产生较宽的熔池和更广泛的热影响区。这种【1】广泛的热分布可能成为大体积热胀冷缩引起的整体结构变形的主要驱动因素。为了规避熔融和凝固固有的问题，摩擦搅拌焊等固态技术被开发出来，能够生产无缺陷的接头。然而，它们在生产率、几何适应性以及工业可扩展性方面存在局限性。作为一种高能量密度的熔焊方法，激光束焊接实现了深熔透和集中的热源，导致窄热影响区。虽然这种【2】局部加热减轻了大规模的热变形，但它会产生极其陡峭的温度梯度和快速冷却，这可能诱发高残余应力并增加与凝固相关的缺陷敏感性。对于铝合金，其应用可能进一步受到严格的接头装配要求、高反射率以及显著的气孔倾向（一种由小孔动力学和快速凝固加剧的缺陷）的阻碍。

激光-电弧复合焊接呈现出一个极具前景的解决方案，它协同耦合了激光的深熔透能力和电弧优异的间隙桥接能力与热效率。该技术显著提高了焊接速度和工艺稳定性，同时在很大程度上减轻了气孔问题。然而，当应用于中厚板铝合金的高功率焊接时，LAHW经常受到严重的小孔波动和不稳定熔池的困扰，这会加剧缺陷的形成。光束振荡技术的最新进展已证明可有效改善小孔稳定性、优化熔池形态并提升接头性能。然而，这种工艺优化主要在宏观层面进行，并未解决控制凝固前沿晶粒结构选择和缺陷形成的固有冶金机制。

与此同时，在合金设计领域，微合金化被认为是控制凝固行为和提升材料性能的基本冶金工具。Sc和Zr等元素能在铝基体内形成共格、稳定的L1₂结构析出相（如Al₃Sc，Al₃Zr），作为有效的异质形核点，从而有效细化铸态组织。尤其是锆，因其相对较低的成本以及Al₃Zr析出相优异的抗粗化能力，已成为一种非常有前景的晶粒细化剂。从冶金学角度看，细化的等轴晶组织理论上不仅有助于改善机械性能，还能间接抑制缺陷的形成。其机制包括促进熔池流动性、抑制柱状晶生长以及增强枝晶间补缩——所有这些都可以阻碍气孔和裂纹的萌生和长大。然而，这种通过添加Zr实现晶粒细化的理论优势尚未在LAHW的非平衡、流动主导条件下得到严格检验，使其实际功效和控制机制存在不确定性。

上述不确定性突显了一个根本性的脱节。尽管在工艺优化和微合金化研究方面都取得了显著进展，但这两个方向在很大程度上是平行发展的。工艺研究侧重于热输入和流动的宏观控制，而微合金化研究通常在近平衡凝固或热处理条件下进行。因此出现了一个关键的科学空白:在高能密度束流焊接特有的非平衡、瞬态和流动密集的凝固环境中，微合金化元素（如Zr）的形核潜力如何被激活或调节？具体而言，LAHW焊缝熔池中的极端条件——以极高的冷却速率、剧烈的流体流动和复杂的溶质再分配为特征（特别是与光束振荡相结合时）——与传统研究背景截然不同。在这些条件下，Al₃Zr能否原位形成并保持其细化效能？振荡诱导的流场如何影响Zr溶质传输、形核动力学和随后的竞争性晶粒生长？这些问题是焊缝微观结构内在控制的基础，但尚未得到解答。

这一知识空白指向了一个根本性的科学机遇:探索工艺诱导的熔池动力学如何与有针对性的微合金化设计相结合，以主动引导非平衡凝固路径。该研究提出，Zr微合金化与圆形光束振荡的结合在熔池内创造了一个独特的“动态形核窗口”——在这个区域中，工艺参数超越了单纯的热输入控制，成为了冶金相变路径的主动调节器。

该研究采用Zr微合金化6xxx系列铝合金作为模型材料，并利用圆形振荡LAHW系统阐明微合金化诱导形核与振荡诱导熔池流动之间的耦合机制。核心目标不仅仅是参数化工艺优化或成分合金改进，而是揭示在高能密度复合焊接的超快凝固事件中，这两个维度如何相互作用，共同决定最终的凝固结构和缺陷敏感性。通过建立“工艺-冶金”协同的理论框架，该研究旨在提供一个超越特定案例研究的知识基础，为合金化学与工艺物理的协同设计提供原则，以实现轻质材料高完整性焊接接头中非平衡凝固微观结构的精确调控。

研究亮点

该研究通过耦合光束振荡与锆微合金化，在铝合金激光-电弧复合焊接中成功实现了近乎无气孔、晶粒显著细化及力学性能大幅提升的协同效应:

【1】首创工艺-冶金协同框架

• 该研究首次系统揭示了在高能密度激光-电弧复合焊接的极端非平衡、强流动条件下，外部光束振荡与内部Zr微合金化之间的协同作用机理，超越了传统的独立工艺参数优化或合金成分改进的研究范式。

【2】实现近乎完美的缺陷抑制与组织控制

• 动态熔池，气孔“无处藏身:结合光束振荡与Zr微合金化的耦合策略，将厚板（15mm）6082-T6铝合金焊接接头的气孔率从8.5%降至近乎为零；

• 极致细化，晶粒“改头换面”:并实现了熔合区晶粒的极端细化（例如，填充层晶粒细化率达93.4%），有效抑制了柱状晶区。

【3】性能提升效果显著

• 上述微观结构的优化使得焊接接头的极限抗拉强度提升30.9%，延伸率提升170%，断裂位置从熔合区系统性地转移至热影响区，证明了熔合区强化的成功。

【4】阐明核心晶粒细化机制

• 通过“边对边”模型量化分析，首次明确了在LAHW快速凝固条件下，亚微米Zr颗粒（而非常规认为的平衡态D0₂₃-Al₃Zr相）因其与α-Al基体更优的晶体学匹配度，是主要的有效形核核心。光束振荡引起的强化熔池流场是确保这些形核剂均匀分布的关键。

【5】揭示焊接物理过程的耦合调制

• 阐明了“光束振荡+Zr微合金化”策略如何协同调控等离子弧、熔滴过渡和熔池流场，从而创造出有利于溶质均匀化、气体逸出和形核剂分散的“动态形核窗口”。

学术贡献

一场1+1>2的完美协同，该研究建立了“工艺-冶金协同”理论框架，揭示了熔池动力学主动调控微合金化功能的耦合机制，为主动设计非平衡凝固组织提供了普适性原理。

【1】构建理论框架

• 建立了一个普适性的“工艺-冶金协同”框架，提出通过设计熔池动力学来激活微合金化元素的特定功能，为主动设计和调控非平衡凝固微观结构提供了新的理论指导。

【2】技术创新与验证

• 开发并验证了一种高效、可控的铝合金厚板焊接技术方案，实现了缺陷抑制、晶粒细化和力学性能提升的同步优化，为航空航天、交通运输等领域的轻量化结构制造提供了可实践的技术路径。

【3】机理贡献

• 定量阐明了在强流动、快速凝固条件下，工艺诱发的流场主动介导微合金化元素的冶金功能（如形核质点的形成与分布）这一核心耦合机制，弥补了工艺研究与合金设计间的知识空白。

• 明确了对于无严重熔合区缺陷的高质量焊接接头，热影响区（HAZ）是决定其整体性能的最终瓶颈，为后续性能优化指明了从“熔合区缺陷消除”到“热影响区微观结构调控”的进阶研究方向。

主要结论

该研究通过对15毫米厚6082-T6铝合金进行圆形光束振荡激光-电弧复合焊接的Zr微合金化详细研究，为主动控制高能密度焊接中的非平衡凝固提供了一个机理框架。它超越了单纯的工艺优化或合金设计，通过阐明它们的协同相互作用作为缺陷形成和微观结构演化的主导因素。主要发现如下:

【1】焊接完整性和性能的协同增强:Zr微合金化与圆形光束振荡的组合从根本上改变了凝固过程，几乎消除了气孔并在整个熔合区细化了晶粒（例如，填充层细化93.4%）。因此，接头的极限抗拉强度和延伸率分别提高了30.9%和170%，并且拉伸断裂一致性地转移到热影响区。这种转变不仅证明了熔合区强化的成功，而且验证了在消除关键的熔合区缺陷后，热影响区成为接头性能的主要瓶颈。

【2】一种新的晶粒细化机制:微观结构和“边对边”模型分析表明，由于具有更优的晶体学匹配度，亚微米锆颗粒而非平衡的D0₂₃-Al₃Zr相，是α-Al最有效的形核质。这一发现将关注点从热力学稳定的金属间化合物转向了在快速凝固条件下占主导地位的动力学稳定形核剂（如亚微米颗粒或溶质团簇）。

【3】阐明的工艺-冶金协同作用:核心进展在于阐明了耦合机制。光束诱导的流动增强了熔池动力学和熔滴过渡，确保了富锆形核点的有效分布。这一工艺驱动的流动主动调节了微合金化元素的冶金功能，创造了一个决定最终晶粒结构的“动态形核窗口”。

【4】广泛影响和未来展望:该研究建立了一个通用的“工艺-冶金协同”框架，证明可以设计有针对性的熔池动力学来激活特定的微合金化功能——这一原理适用于其他轻合金和高能束流工艺。更重要的是，它阐明了一条逐步优化接头性能的路径:从“熔合区缺陷消除”到“热影响区微观结构调控”。基于该文建立的协同原理，未来的工作应量化未熔颗粒的作用，模拟溶质-流动相互作用，并探索其他微合金化体系。此外，将此原理扩展到主动调控热影响区（例如，通过量身定制的热循环或焊后热处理）代表了实现整体接头性能提升的关键下一步。这种全面的方法为先进制造中材料与工艺的协同设计指明了道路。
